TỔNG QUAN VỀ
HDCVI – Công nghệ truyền hình độ phân giải cao​


HDCVI là gì?

HDCVI (Công nghệ truyền tải hình ảnh độ phân giải cao) là công nghệ truyền tín hiệu hình ảnh chất lượng cao HD thông qua dây cáp đồng trục.


​

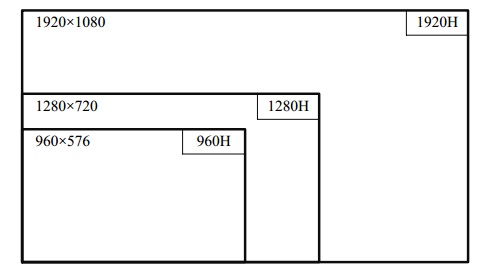

Độ phân giải của HDCVI​


HDCVI cung cấp 2 định dạng video chuẩn HD là 1280H (độ phân giải 1280x720) và 1920H (độ phân giải 1920x1080). Cho chất lượng hình ảnh cao hơn rất nhiều so với các định dạng video độ nét tiêu chuẩn như độ phân giải HD 720H (720x576) và độ phân giải 960H (960x576).

2. Đặc điểm kỹ thuật chính:

- Hỗ trợ 2 định dạng độ phân giải cao: HD(720P)-1280x720 và Full HD (1080P)- 1920x1080

- 4 tỷ lệ định dạng khung hình: 25, 30, 50, 60; bao gồm 6 định dạng video độ nét cao: 1280H/25f, 1280H/30f, 1280H/50f, 1280H/60f, 1920H/25f, 1920H/30f.

- Khung hình tỷ lệ 16:9.

- Truyền tín hiệu hình ảnh analog.

- Truyền tải hình ảnh theo từng khung hình bằng chức năng quét tiến bộ thông qua cáp đồng trục.

- Hỗ trợ truyền tải âm thanh cùng với hình ảnh qua dây cáp từ camera đến thiết bị nhận.

- Hỗ trợ chuyển tải âm thanh với tần số tối đa đến 44.1kHz.(Tần số âm thanh tối đa của định dạng 1280H/25f là 32kHz)

- Hỗ trợ truyền tải dữ liệu 2 chiều kết hợp hình ảnh qua dây cáp để kiểm soát tập trung và thu phóng hình ảnh từ camera quan sát đến đầu ghi hình.

- Hỗ trợ tốc độ truyền tải baud 2400/4800/9600.

- Tự động chỉnh sửa các tổn thất khi truyền tín hiệu từ những khoảng cách khác nhau. Giúp tín hiệu có thể truyền đi xa mà ko bị giảm chất lượng hình ảnh thu được.

3. Ứng dụng điển hình

- Sử dụng trong công nghệ Camera HDCVI

- Sử dụng trong đầu ghi hình HDCVI DVR, mạng hình ảnh và các thiết bị khác.

Tính năng ưu việt

Truyền tải hình ảnh chân thực, độ nét cao qua dây cáp đồng trục

- Dựa trên công nghệ dây cáp đồng trục, HDCVI cung cấp 2 định dạng video chuẩn HD là 1280H và 1920H, tương đương độ phân giải 1280x720 và 1920x1080; và có thể lên đến tiêu chuẩn 720P và 1080P.

- Ngăn chặn giao tiếp chéo cổng xuất hình ảnh CVBS (color, video, blank, sync) bằng công nghệ điều biến tân tiến nhất.

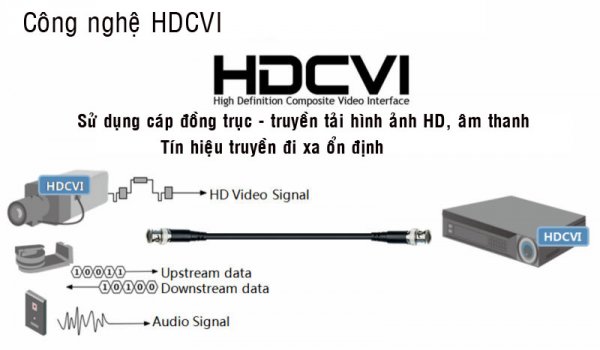

Hệ thống camera HDCVI

Khoảng cách truyền tín hiệu xa, ổn định

- Khoảng cách truyền tín hiệu ổn định tại độ phân giải 1280H là hơn 500m, sử dụng dây cáp 75-3 hoặc dây dẫn tương tự.

- Khoảng cách truyền tín hiệu ổn định tại độ phân giải 1920H là hơn 300m, sử dụng dây cáp 75-3 hoặc dây dẫn tương tự.

- Khoảng cách truyền tín hiệu ổn định tại độ phân giải 1280H là hơn 650m, sử dụng dây cáp 75-5 hoặc dây dẫn tốt hơn.

- Khoảng cách truyền tín hiệu ổn định tại độ phân giải 1280H là hơn 400m, sử dụng dây cáp 75-5 hoặc dây dẫn tốt hơn.

Công nghệ truyền tải độ nét cao, không bị trễ hình

- Đây là công nghệ truyền dẫn point-to-point chất lượng HD, cho chất lượng hình ảnh Full HD mà không bị trễ hình như hệ thống camera IP

- Chất lượng hình ảnh giữ nguyên, không bị hao giảm khi mã hóa và giải mã.

Tín hiệu hình ảnh đồng bộ

Hệ thống camera HDCVI có khả năng truyền tải các tín hiệu đồng bộ qua cùng một dây cáp, gồm: tín hiệu hình ảnh độ nét cao, tín hiệu âm thanh. Tín hiệu trao đổi dữ liệu 2 chiều thu – nhận.

Dễ hoạt động với chi phí vận hành thấp

Giảm thiểu những khó khăn trong việc vận hành và bảo trì, giảm chi phí vật liệu và yêu cầu lắp đặt bằng ứng dụng phương pháp truyền tải hình ảnh CVBS.

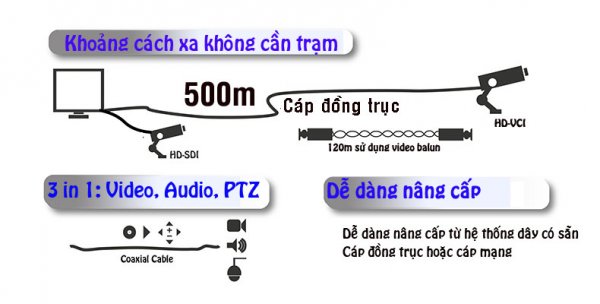

Ưu điểm của camera HDCVI so với camera HD-SDI​


Dễ nâng cấp hệ thống cũ mà không cần thay đổi dây cáp.

- Đột phá hơn so với giới hạn truyền tải 100m của công nghệ camera HD-SDI và IPC.

Tính năng chống nhiễu

- Thay vì sử dụng tần số cao, các tín hiệu ở tần số thấp có khả năng chống nhiễu tốt nhiêu.

- Ngay cả khi trong môi trường bất lợi, tính năng này vẫn có thể đảm bảo video chất lượng và độ phân giải cao mà không mở khóa hay làm mất hình ảnh.

Trong tương lai, có thể hệ thống camera quan sát HDVCI sẽ được ưa chuộng và phổ biến hơn so với hệ thống camera IP vì nhưng tính năng ưu việt mà camera HDCVI đem lại không thua kém gì so với hệ thống camera IP. Trong khi vấn đề của IP camera vẫn là độ trễ và hạn chế thời lượng ghi hình.
