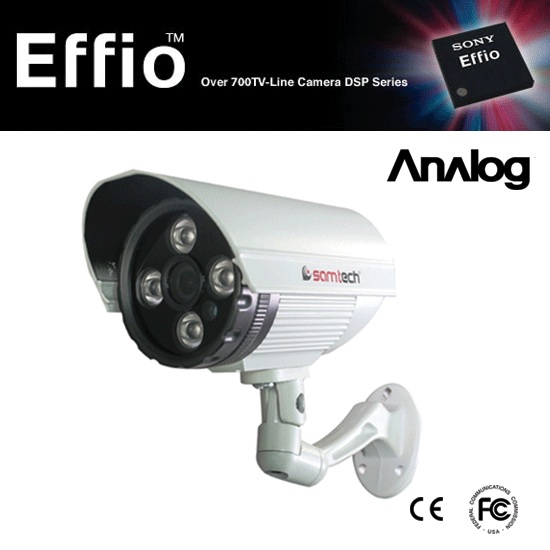

Trong cấu tạo của một chiếc camera giám sát thì ống kính camera là một bộ phận rất quan trọng nó quyết định độ nhìn xa hay gần của chiếc camera đó, chúng ta có thể đi tìm hiểu sâu về ống kính camera giám sát như sau





Tính toán theo đơn vị đo lường Feet

Chiều rộng của vật thể thu được khi dùng một camera giám sát với cảm biến CCD ¼” và lens có tiêu cự là 4mm ở khoảng cách quan sát 10 feet sẽ là bao nhiêu ?

Câu trả lời: H = D x h / f = 10 x 3.6 / 4 = 9 feet

Tính toán theo đơn vị đo lường mét

Chiều rộng của vật thể thu được khi dùng một camera với cảm biến CCD ¼” và lens có tiêu cự là 4mm ở khoảng cách quan sát 3m sẽ là bao nhiêu ?

Câu trả lời: H = D x h / f = 3 x 3.6 / 4 = 2.7m

Kiếu lens

Fixed lens: Chiều dài tiêu cự là cố định, ví dụ: 4 mm

Varifocal lens: Kiểu lens này cho phép điều chỉnh chiều dài tiêu cự thấu kính(đồng nghĩa với góc quan sát) bằng tay. Khi mà chiều dài tiêu cự bị thay đổi, ta cần lấy nét lại cho ống kính. Đa số ống kính kiểu này có dải tiêu cự 3.5~8mm

Zoom lens: Chiều dài tiêu cự có thể được điều chỉnh trong một khoảng, ví dụ từ 6~48mm mà không cần quan tâm đến việc lấy net. Ống kính có thể được chỉnh bằng tay hoặc bằng motor, vì thế có thể được điều khiển từ xa.

Iris

Nhìn chung thì các network camera điều chỉnh lượng ánh sang đi vào cảm biến hình ảnh thông qua iris hay điều chỉnh bằng thời gian cảm biến phơi sáng. Trong các camera truyền thống, thời gian phơi sáng là cố định. Vai trò của Iris là điều chỉnh lượng ánh sáng đi qua lens. Có hai kiểu iris khác nhau trong các lens:

Iris được chỉnh tay

Iris trong lens được chỉnh tay thì thường được dùng khi camera được lắp đặt trong điều kiện ánh sáng ổn đinh. Các lens này không thể phản ứng với sự thay đổi cường độ ánh sáng vì thế iris được gắn với một “dải giá trị”, mỗi “giá trị” được dùng trong một điều kiện ánh sáng nhất định

Iris tự cân chỉnh ánh sáng

Trong điều kiện ngoài trời và nhưng nơi có ánh sáng thường xuyên thay đổi cường độ, một lens với iris có thể điều chỉnh tự động là một lựa chọn được ưu tiên.
Độ mở của iris được điều khiển bởi camera và là sự thay đổi liên tục để tối ưu mức sáng đi vào cảm biến ảnh.

DC-controlled iris: Được kết nối với đường ra của camera, iris được điều kiển với vi xử lý của camera.

Video-controlled iris: iris được điều khiển bởi tín hiệu video

F-number = Tiêu cự ống kính/Đường kính Iris

F-number của một lens là tỷ số giữa độ dài tiêu cự và đường kính lens . Nó ảnh hưởng đến lượng ánh sáng được chấp nhận đi vào cảm biến và đóng một vai trò quan trọng đối với hình ảnh thu được

F-number càng lớn thì lượng ánh sáng đi vào cảm biến càng nhỏ còn ngược lại thì lượng sáng vào cảm biến sẽ lớn và do đó chất lượng hình ảnh sẽ tốt hơn trong điều kiện ánh sáng yếu.Bảng dưới đây minh họa một số giá trị liên quan giữa f-number và lượng sáng được cảm biến hấp thụ:

Trong điều kiện ánh sáng hạn chế nên lắp một bộ lọc sắc trung tính phía trước lens. Việc này giảm lượng ánh sáng đi vào lens một cách đồng đều trên toàn bộ quang phổ hữu hình và buộc Iris mở gần như hoàn toàn để bù sáng. Nhiều loại camera ngày nay tích hợp bộ điều khiển iris tự động để đảm bảo rằng hình ảnh luôn rõ ràng quanh năm ngay cả khi cường độ ánh sáng bị thay đổi thường xuyên trong ngày.
